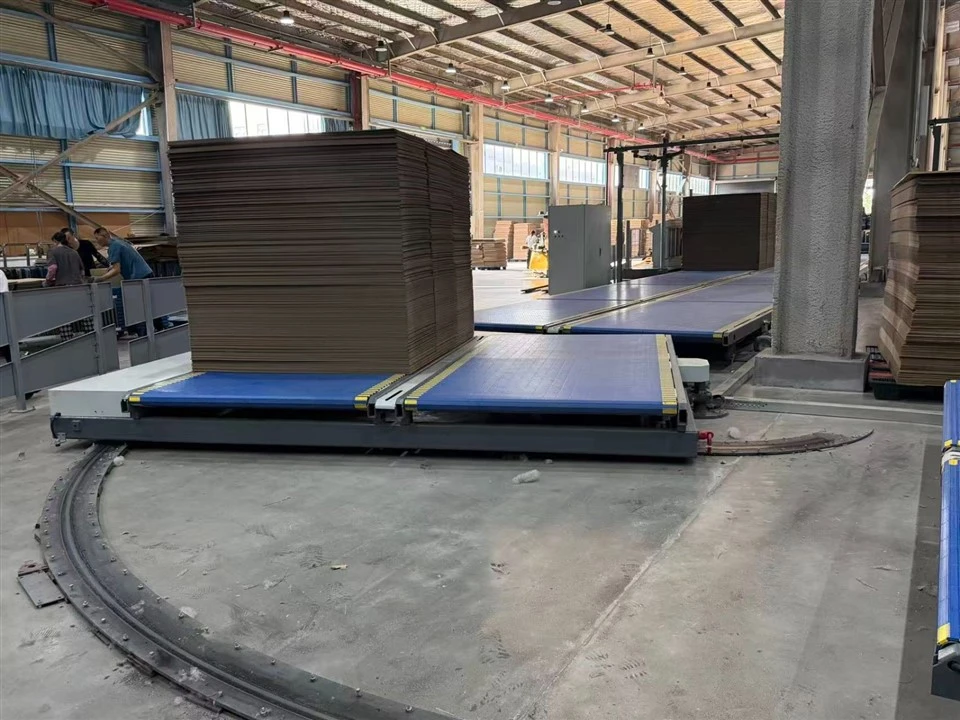

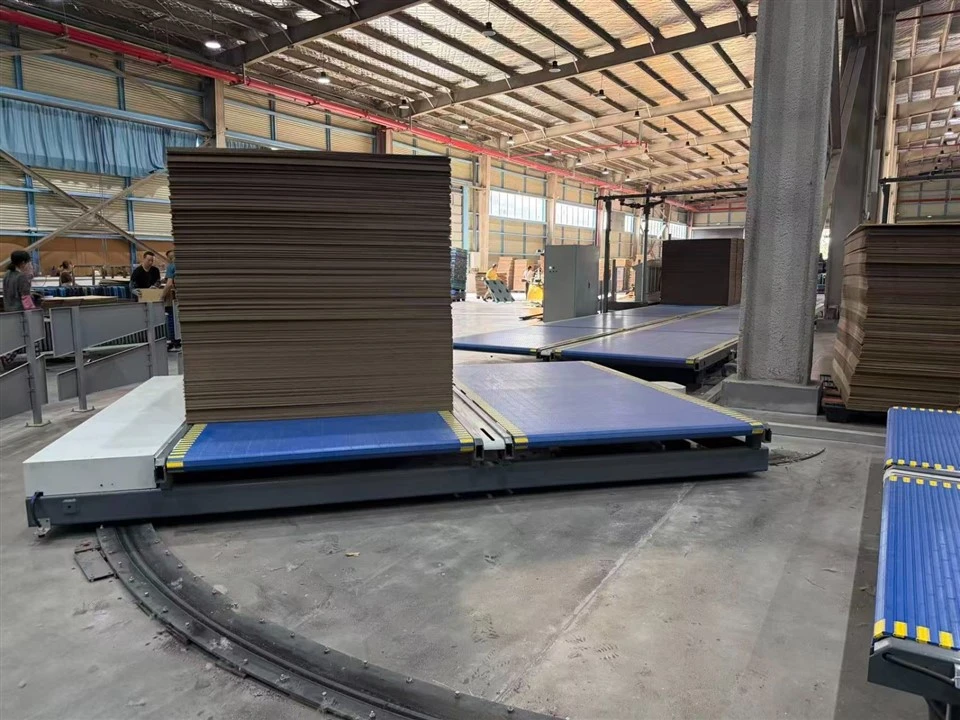

Vrtljivi tekoči trak za valovit karton za 90 stopinj

Zasnovan je za 90-stopinjsko spremembo smeri valovitega kartona in kartona na transportnih linijah. Povezuje zaporedne procese, vključno z zlaganjem, tiskanjem, režiranjem in skladiščenjem, s čimer uresničuje neprekinjeno transportiranje brez nagibanja ali odstopanja skladov. Lahko se integrira s tovarniško inteligentno logistiko, sistemi ERP in MES.

Glavna struktura in princip delovanja

Struktura

1. Modularna transportna površina traku: Proti{0}}protizdrsni modularni pas s tekom naprej in nazaj; viseča oblika preprečuje preskakovanje pasu, vzvratni pogon preprečuje odstopanje.

2. Vrtljiva podlaga: Visok{0}}ogrodje iz ogljikovega jekla, območje vrtenja: 0–180 stopinj. Opremljen s poliuretanskimi pohodnimi kolesi za nizko raven hrupa in stabilno delovanje.

3.Pogonski sistem: reduktor stožčastega gonila + zavorni motor; variabilna frekvenčna regulacija hitrosti.

4.Električni in varnostni sistem: avtomatsko krmiljenje PLC, varnostno skeniranje spredaj in zadaj za preprečevanje trkov, zgodnje opozarjanje, zaustavitev v sili in delovanje alarmnih naprav.

Delovni proces

1. Sklopi plošč se na gramofon dostavijo s sprednje ravne tekoče linije.
2. Osnova se vrti natančno za 90 stopinj, medtem ko modularni pas še naprej teče, tako da nizi plošč enakomerno spreminjajo smer brez premora.
3. Po pretvorbi smeri se materiali gladko prenesejo na zadnji tekoči trak za nadaljnje postopke.

Temeljne prednosti

Prednosti

1.Stabilno delovanje: Proti{0}}protizdrsni pas in nastavljiva hitrost zagotavljata, da se skladovnica ne nagiba, odstopa ali praska ploščo.
2.Prihranek prostora-: Kompaktna postavitev nadomešča tradicionalne tekoče-linije pod desnim kotom in skrajša celotno dolžino linije.
3.Inteligentna povezava: Natančno pozicioniranje, ki ga nadzira PLC, združljivo z ERP, MES in IMS za popolno-logistiko inteligentnega obrata.
4.Nizko vzdrževanje: Modularna struktura s-odpornimi PE trakovi, dolga življenjska doba in enostavno vzdrževanje, nizek hrup pri delovanju.
5.Visoka varnost: Več funkcij za preprečevanje -trkov, zaustavitev v sili in alarm za zaščito operaterjev in opreme.

Pogosti tipi in vodnik za izbiro

Vrste

1.Modularni tračni vrtljivi transporter: Mainstream tip. Primerno za plošče širine 1400–1800 mm, srednje in visoke hitrosti ter težke sklade plošč.
2.Valjčni vrtljivi tekoči trak: Lahek-model. Za ozke in lahke deske z nižjimi stroški.
3.Pravi{0}}voziček za prenos: Podpira vrtenje 0–180 stopinj in prosto gibanje. Idealen za prilagodljiv prenos materiala med delavnicami in več procesi.

Izbirni dejavniki: širina in dolžina plošče, teža skladov, hitrost transporta, postavitev mesta in zahteve glede inteligentne konfiguracije.

Scenariji uporabe

1.Zadnji del linije za proizvodnjo valovitega kartona: Povežite zlagalnik s stroji za tiskanje, urezovanje in plastificiranje.
2.Logistika tovarne kartona: Sprememba smeri za prenos materiala med delavnicami, dohodno in odhodno skladišče.
3.Pametna tovarna: Povezan z AGV, samodejnimi zlagalniki in sortirnimi linijami za doseganje transporta brez posadke.
